三网信号放大器

三频手机信号放大器（C+G+D）说明书

1 用途

由于我国移动通信事业的飞速发展，移动通信用户也随之不断增加，以至蜂窝规划越来越小，基站位置越来越低；另一方面，随着城市建设的发展，高层建筑不断涌现，基于无线传播的阴影效应，在这些高层建筑的背后或中间层会形成移动通信的信号盲区。此外，蜂窝移动通信基站在建造过程中，因为要避免邻近小区的干扰，其天线辐射场方向图主瓣有较大下倾角，以至高层建筑中上部一般不能有效接收信号。还有，由于建筑物等对电磁波的屏蔽效应，使得隧道、地铁、地下商城、娱乐城、停车场以及酒店、写字楼等一些封闭的大型建筑物内也无法正常接收移动通信信号。

本信号增强器是一种用于弥补移动网络中基站覆盖不足，扩大基站覆盖范围，填充覆盖盲区的极有效设备。

本信号增强器具有无线转发，双向放大移动上、下行链路信号，可以支持CDMA800/GSM900/LTE1800移动通信信号放大，用于快速解决低业务量的封闭盲区或弱覆盖区域，是针对地下普通家庭/城中村/别墅/工厂/写字楼/商场/停车场/电梯等类似场景的系统级解决方案，从而提升CDMA800/GSM900/LTE1800无线通信信号深度覆盖能力。

2 技术特点

l 线性功率放大，有效抑制互调和杂散

l 可靠性符合GB6993-86标准

l 电磁兼容性符合ETS300 609-4标准

l 结构设计美观大方、尺寸小，工程应用安装简单方便

3 技术规范

4 系统结构

   对于一个简单的增强器系统，它由增强器主机、接收天线和室内覆盖系统组成。接收天线对准需要延伸覆盖的接收基站，增强器主机的“室外”口与接收天线相连，“室内”口与室内覆盖系统相连。如下图所示，首先将信号增强器引入的室内信号用功分器分为两路，然后，每一路信号经耦合器分配到两个天线上，耦合器的功率分配比等于两天线的线路损耗之比，从而保证两天线上得到的功率相等（功分器与耦合器可灵活配置）。值得注意的是，无论如何必须确保接收天线与覆盖系统的重发天线之间的隔离比它们之间的增益大15dB以上，满足系统C/I≥15dB的要求。

系 统 结 构 图

5 使用说明

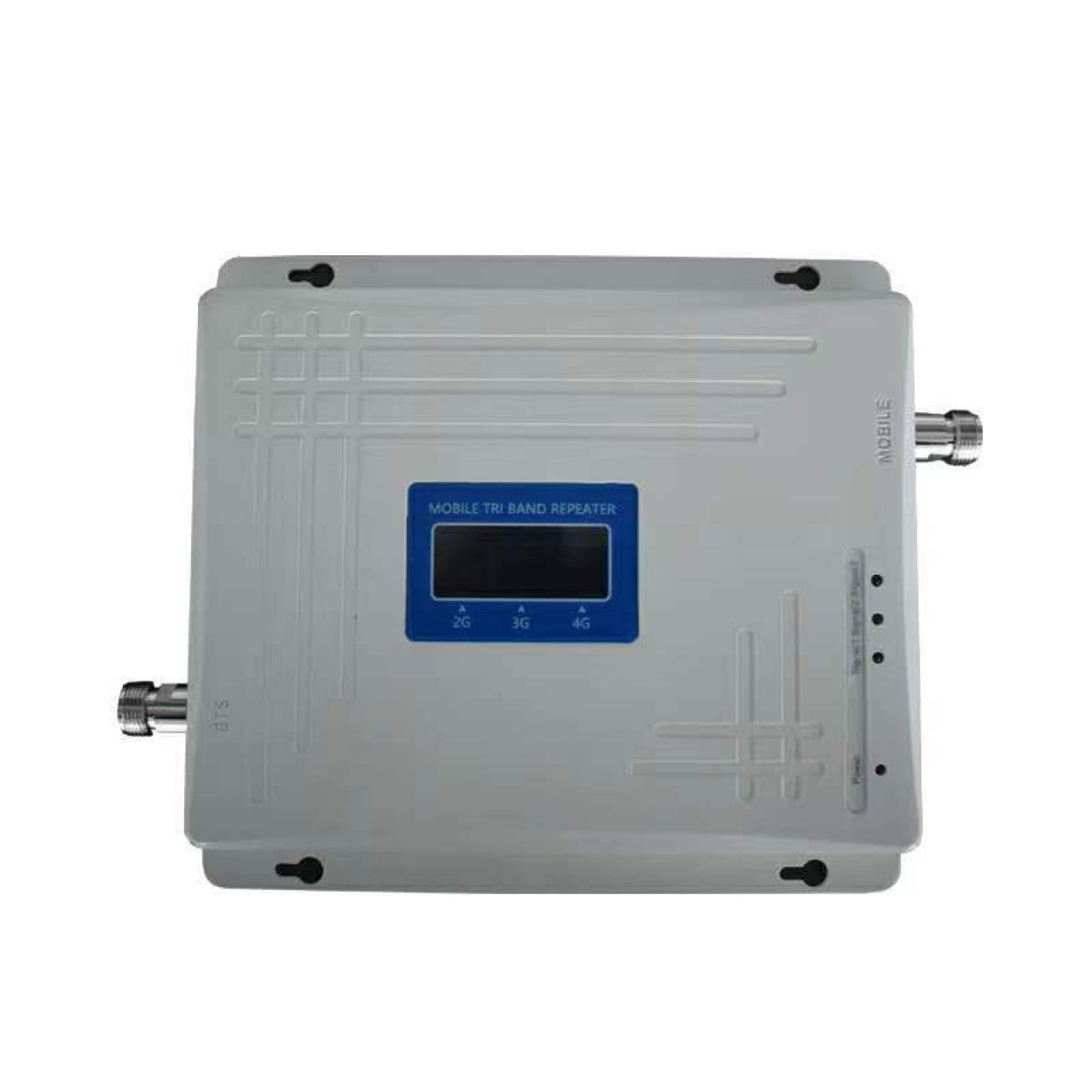

5.1 整机外形

5.2 安装说明

（1） 选择好安装位置。将信号增强器适用于贴墙安装，安装位置选好后，

（2） 室外口通过射频电缆接室外接收天线，接收天线一般架设在较高的位置，可以采用八木天线、板状天线,天线的辐射场主瓣方向对准基站，并且尽量使得接收天线与基站天线可视

（3） 安装室外天线时，室外天线的位置一定要能接收到好信号，室内的通话质量，最好能达到室外天线位置的一样。

（4） 室内口接至室内覆盖系统或室内重发天线的输入口,室内天线即重发的信号，不能让室外天线接收到，室内天线与主机的距离应大于 1 米及以上。

（5） 安装过程中，线材使用越少越好，线材多了损耗大。

（6） 室内外天线的距离，多层墙相隔最少相隔 5 米以上，中间阻挡少最少 10 米以上。

（7） 城市安装室外尽量别用八木天线， 城市室外信号已很强， 请用平板或者吸顶替代， 因为平板吸顶性能指标好于八木天线，且定向性不是特别强，八木也影响市容。 偏远地区或者基站离需安装地距离远的，可选择使用八木天线。

（8） 设备离基站很近时，室外天线不能与基站天线直对，此时室外最好用吸顶或者小天线安装在看不到基站的位置。

5.3、系统维护

（9） 信号增强器设计中有严格的电源保护和功率保护措施，保障了设备的高可靠性，系统开通以后基本上可做到无需人工维护，但为了保证覆盖区域通信的高可靠性和设备的使用寿命，建议每隔半年进行一次例行检查，内容包括：

（10） 施主天线（室外天线）系统检查：天线方向位置有无变化，馈线接口有无松动，进水，生锈；固定螺钉有无松动和脱落现象

（11） 室内覆盖系统检查：检查馈线走线是否移动，固定装置是否松动，电源连接是否良好等，若有安全隐患，应尽早排除
